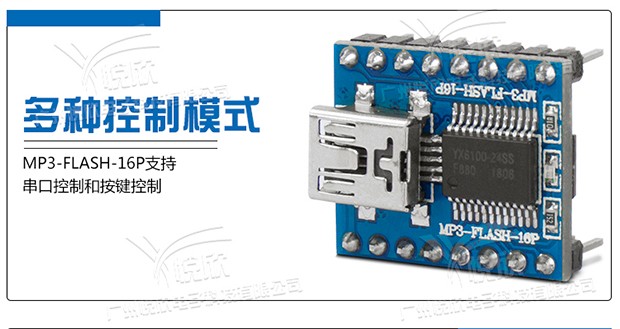

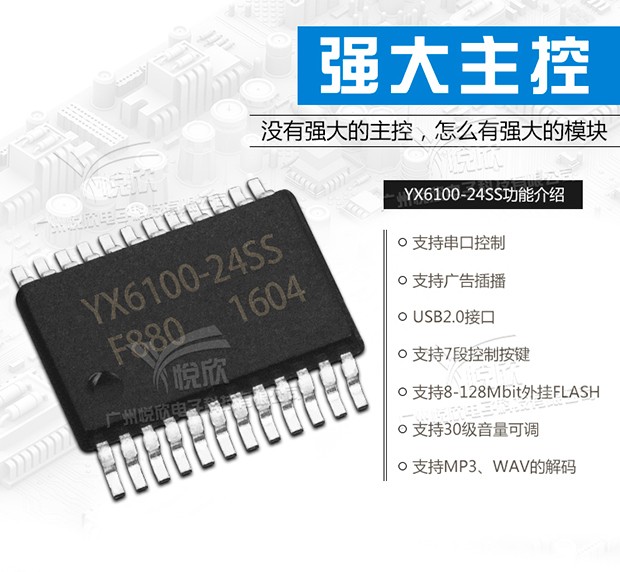

MP3-FLASH-16P串口语音模块,是一个悦欣自行研发的一款提供串口和按键控制的语音模块,支持MP3和WAV文件播放。支持工业级串口通信,以SPI-FLASH 作为存储介质,提高了产品的稳定和可靠性。在支持串口的同时模块还支持10段语音的指定触发播放。
1、 车载导航语音播报
2、 公路运输稽查、收费站语音提示;
3、 火车站、汽车站安全检查语音提示;
4、 电力、通信、金融营业厅语音提示;
5、 车辆进、出通道验证语音提示;
6、 公安边防检查通道语音提示;
7、 多路语音告警或设备操作引导语音;
8、 电动观光车安全行驶语音告示;
9、 机电设备故障自动报警;
10、消防语音报警提示;
11、自动广播设备,定时播报

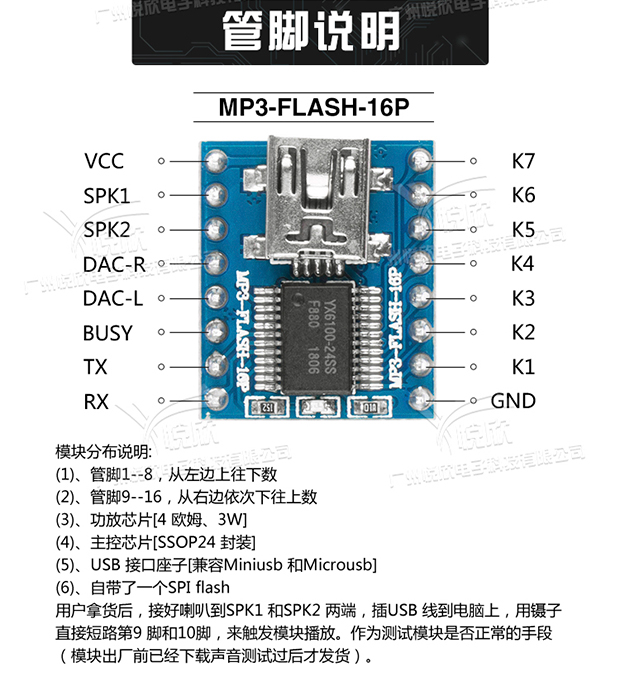

模块管脚说明
引脚序号 | 引脚名称 | 功能描述 | 备注 |
1 | VCC | 电源输入[正极] | 大5.2V |
2 | SPK1 | 外接单声道喇叭 | 不可超过4欧姆3W |
3 | SPK2 | 外接单声道喇叭 | 不可超过4欧姆3W |
4 | DAC-R | 外接功放、耳机 | |
5 | DAC-L | 外接功放、耳机 | |
6 | BUSY | 播放状态脚 | 播放时输出低 |
7 | TX | UART 串行数据输出 | 3.3V 的 TTL 电平 |
8 | RX | UART 串行数据输入 | 3.3V 的 TTL 电平 |
9 | GND | 地[负极] | 系统地 |
10 | IO1 | 通用输入输出口1 | |
11 | IO2 | 通用输入输出口2 | |
12 | IO3 | 通用输入输出口3 | |
13 | IO4 | 通用输入输出口4 | |
14 | IO5 | 通用输入输出口5 | |
15 | IO6 | 通用输入输出口6 | |
16 | IO7 | 通用输入输出口7 |

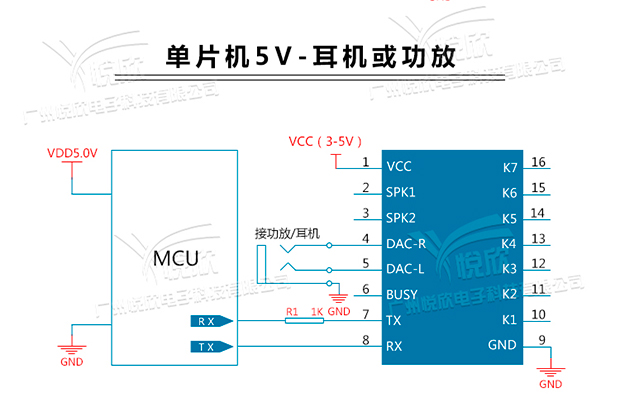

参考电路
针对芯片的应用,我们提供了详细的设计参考,让您可以更快的上手体验到该芯片的强大功能
串行通信接口,波特率默认 9600,可以根据客户的要求修改
外部的 IO 按键的功能可以按照客户需求订制
外部单声道功放参考电路
1、MP3-FLASH-16P串口语音模块的串口为3.3V的TTL电平,所以默认的接口的电平为 3.3V。
2、如果系统是 5V。那么建议在串口的对接接口串联一个1K的电阻。这样足以满足一般的要求,
3、如果应用于强电磁干扰的场合,请参考“注意事项”的说明。
4、芯片在5V和3.3V的系统中均正常的测试过,一切正常。均采用的是直连的方式,并没有串1K的电阻。一般的芯片都是能够兼容3.3V和5V的电平。
5、但是用户在实际的产品开发过程中,一定要严格的测试,留意电平的转换。强烈建议用户单片机5V的情况下,TX和RX都能各串1个1.5K左右的电阻。
